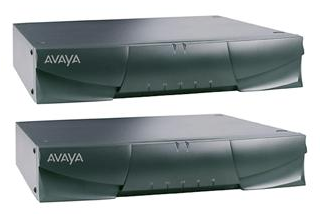

AVAYA S8700介绍:
Avaya S8700媒体服务器为运行行业标准操作系统的行业标准处理器带来了Avaya Communication Manager软件的全部功能和稳健表现。S8700是大型分布式企业和高通信量联络中心环境的理想选择。
S8700支持最新版本的Communication Manager、集成管理和新型G350与G650媒体网关。它是业务连续性和企业安全规划的宝贵资源。
S8700媒体服务器是一种19英寸机架安装、基于Intel的服务器,运行Linux操作系统。配备了Communication Manager的Avaya S8700 Media Server为能够满足各种通信需要的高度灵活的融合解决方案提供了一套坚如磐石的基础。S8700利用两个处理器保证最大限度的系统正常运行时间,这两个处理器最多可相距10公里(6.3英里),以确保业务连续性。
S8700最多可处理300,000个忙时呼叫并支持最多达36,000个站点,其中可以有12,000个IP站点和8,000个中继站点,以支持大型跨国企业和联络中心运营。
AVAYA S8700性能及优势:
1、 高容量
在普通商务呼叫混合下最多可支持300,000个忙时呼叫完成数量、36,000个站点和8,000个中继。
企业可将多个系统统合整理到一个服务器之上,从而减少设备成本并简化系统运作、管理和监控。
2、 通用软件基础可优化现有网络集成,并简化升级
利用Communication Manager这一先进语音通信软件的最新版本,提供久经考验的可靠性、高效呼叫处理和700多种先进的语音通信功能。
为企业提供了可在整个企业范围内部署的通用功能,使全体员工都能够在任意地点使用桌面语音通信(在办公室、在家、在路上、在客户处,等等)。
3、 可扩展架构提供了近乎无限的成长选择
可在单一服务器上扩展到最多36,000个站点(可包括12,000个IP站点),在分布式企业网络内扩展到最多1,000,000个站点。
为企业提供了按需扩展通信网络的灵活性。在企业随着合并、收购或提升绩效而扩张的同时,S8700能够灵活地与之共同成长并轻松地按需增加容量。从而提供投资保护和高效的资本支出,您只需随时购买所需。
4、 冗余选项提供高可用性支持
标准Avaya S8700 Media Server配置始终包括两个服务器以确保网络的高度可靠。S8700还提供高级和关键版本,用以为用户提供完全冗余网络的购买选择。
业务连续性—非常关键的业务功能,如总部运营或独立客户联络中心来说,失去联络是绝不允许的,S8700内嵌的可靠性以及附加可靠性选择,使其成为当今市场上最为稳定可靠的通信解决方案之一。
5、 一体化系统管理工具改进了管理效率
集成管理套件提供的综合应用套件简化了复杂通信网络的运作、管理和监控。
作为一个用于配置、管理和监控媒体服务器、媒体网关和终端的集中应用套件,它简化和增强了企业范围内系统管理员及网络管理员的生产效率。
6、 基于标准创建,为自定义开发应用的整合创造了机会
S8700采用基于标准的Intel奔腾处理器并在Linux操作系统上运行。因其运行Communication Manager软件,故支持大部分行业标准编程接口和协议,例如TAPI、TSAPI、JTAPI、DAPI、ASAI、LDAP、H.323、QSIG、H.450 以及 H.248。
它使客户能够创造一个多厂商环境,以便跨网络整合一流厂商的产品和软件。
S8710
S8700-series Server 使用高速连接在下列中继线和用户线之间传送语音、数据和视频:
• 模拟和数字中继线
• 与主计算机、数据输入终端、个人计算机及互联网地址连接的数据线
S8730、S8720 和 S8710 Server 具有相似的功能。所有服务器都支持 Communication Manager。
S8730 和 S8720 Server 以两种备份配置提供。订购 S8730 和 S8720 时,可选择使用 DAL2 备份存储卡的硬件备份配置, 也可选择软件备份配置,此配置使用一种在系统活动处理器和备用处理器之间映射数据的方法。
S8730、S8720 和 S8710 Server 均支持两类端口网络配置或两者的组合:
• IP (IP-PNC) 上语音承载:一种纯 IP 配置,可同时传输控制和承载信息。
• 光纤 PNC 上语音承载,采用直连扩展接口电路板、中央交换节点 (CSS) 或异步传输模式(ATM)。
在光纤 PNC 配置中,承载路径和控制路径是分开的。端口网络的控制信息在控制网络上传输。控制信息传输 链路的一端是 S8730、S8720 或 S8710 Server,另一端是 IP 服务器接口(IPSI) 电路板。控制网络可以是 下列网络之一:
- 专用控制网络,其中以太网交换机仅用于控制网络,因此建立一个专用 LAN。
- 非专用控制网络,其中控制数据通过以太网交换机传输,此交换机也与用户 LAN 连接
S8710 Server 受 Communication Manager 2.2 版和更高版本支持。
注:如果您想升级到 Communication Manager 5.0 版或更高版本,则 S8710 Server 需要DAL2 卡。
S8710 Server 的尺寸(高 x 宽 x 深): 3.38 英寸 x 17.50 英寸 x 25.75 英寸 (8.6 厘米 x 44.5厘米 x 65.4 厘米)。S8710 Server 的外形尺寸为 2U。
S8710 Server 组件:
• 3.06 GHz Intel Xeon 处理器
• 512 MB 内存
• 72 GB SCSI 硬盘驱动器
• 主板上有 2 个 10/100/1000 以太网端口,可支持 IPSI 网络控制链路、服务接入和管理
• 两个 USB 端口:一个用于连接调制解调器,另一个用于连接 Compact Flash 驱动器
• 外接 (USB) Compact Flash
• 4 端口 (10/100 BaseT) 网络接口卡 (quad NIC)
• CD/DVD-ROM
• DAL1 备份板,用于连接备份服务器。
DAL1 板位于活动服务器和备用服务器的 PCI 插槽中。DAL1 可以在活动模式或备用模式下运行,以与其服务 器的模式相匹配。活动服务器将数据保存在其 DAL1 板上。然后,数据再通过光纤链路传送到备用服务器的 DAL1 板。
注:DAL1 卡不受 Communication Manager 5.0 版和更高版本支持。使用此类版本时,必须用 DAL2 卡取代 DAL1 卡。
• 两台配对使用的 S8710 Server 之间的距离限制为 10 千米
• 支持 100 – 250 VAC 的通用电源
• 活动/ 备用状态 LED 指示灯,为机架服务器识别提供方便
• 支持 Secure HTTP 服务器下载 IP 电话文件
• 使用 Communication Manager 和适用的媒体处理器 (T2302AP 或 TN2602AP) 传输下列消息:
- 使用传递模式进行的传真、电传打字机 (TTY) 和调制解调器呼叫
- 使用专有中继模式进行的传真、V.32 调制解调器和 TTY 呼叫
- T.38 互联网传真(包括与非 Avaya 系统连接的端点)
- 支持固件下载、BRI 安全话机和数据设备的 64kbps 纯信道传输
S8710 Server 电源要求:
S8710 Server 的电源输入要求如下:
• 线电压范围:90 – 132 VAC/180 – 265 VAC
• 额定线电压:100 – 120 VAC/220 – 240 VAC
• 额定输入电流:6 A (110 V) - 3 A (220 V)
• 额定输入频率:50 – 60 Hz
• 额定输入功率:600 W
S8710 Server 可靠性:
S8700-series Server 支持采用直连、CCS 或 ATM 端口网络配置时的下列可靠性配置:
• 标准可靠性
标准可靠性配置包括备份 S8700-series Server。当活动服务器发生故障时,将会进行自动切换,由备用服 务器接管呼叫处理控制权。在切换过程中,大多数 IP 电话呼叫将继续。其他所有呼叫将被挂断。
• 高可靠性
高可靠性配置包括备份控制网络和备份服务器。每台服务器均连接至两部以太网交换机,这些以太网交换机 通常分别连接至 IPSI 连接的端口网络。在每个 IPSI 连接的 PN 中,两块单独的 TN2312BP IPSI 电路板分 别连接至一部以太网交换机。如果通过一部以太网交换机建立的控制连接失效,或与一个 IPSI 的连接失效 ,则其他以太网交换机和 IPSI 将完成与服务器的连接。
• 超高可靠性
超高可靠性配置包括备份服务器、备份控制网络和备份承载网络。除高可靠性配置下的控制备份外,端口网 络之间的光纤连接也得到备份。在直连配置下,TN570 扩展接口连接得到备份。在 CSS 配置下,每个CSS 节点具有两个交换节点机层,因此,交换节点接口得到备份。在 ATM 配置下, ATM 交换机得到备份。
S8710 Server 易存活性:
Communication Manager 配置可以使用 S8700-series Server 作为 Enterprise Survivable Server
(ESS)。ESS 选项允许将备份服务器安放于客户网络中的各种远程位置,从而向配置提供易存活性。如果主服务器(另一 S8700-series Server)出现故障,或与主服务器的网络连接失效时,ESS 将接管全部或部分配置的呼叫处理控制权。一部主服务器上可有许多(最多 63 个) ESS,用于提供备份服务。在配置中使用一个或多个ESS的目的通常是:确保在用户的 LAN/WAN 的不同网段中所配置的端口网络,即使在 LAN/WAN 连接中断时也可以接收服务一旦与主服务器的通讯故障得到修复,则可以将呼叫处理控制权从 ESS 返回给主服务器,其方法有两种:以手动方式逐一处理各个端口网络;或以自动方式一次性处理所有端口网络。
注:在将控制权从主服务器切换至 ESS 的过程中,所有呼叫均被挂断,与此同时,承载呼叫的媒体网关重置, 以连接至 ESS。
对于 S8700 系列主服务器, S8700-series Server 或 S8500-series Server 均可用作 ESS。如果
主服务器是 S8500-series Server,则配置中的所有 ESS 服务器也必须是 S8500-series Server。当 S8500-series Server 在 S8700-Series Server 之后用作 ESS 服务器时, S8500 系列 ESS 服务器与 S8700-Series Server 具有相同的容量。
ESS 可通过 ESS 连接的端口网络的 C-LAN 连接来支持 G150、G250、G350、G430、G450 或 G700 Media Gateway。
S8730/S8720/S8710 Server 提供了一个包含大量端点的大规模解决方案。
功能 | 说明 |
呼叫处理功能集 | Communication Manager |
可靠性选项 | IP 上语音承载:标准、备份控制、备份控制和备份承载直连、CSS 或 ATM 上语音承载:备份服务器、高可靠性和超高可靠性 |
PN 连接 | IP 上语音承载直连、中央交换节点 (CSS) 或 ATM 上语音承载 |
受支持的端口网络媒体网关 | IP 上语音承载:G600、G650 和 CMC1直连、CSS 或 ATM 上语音承载:G650、SCC1 和MCC1 |
支持的分支机构媒体网关的最大数目 | 250 (包括任意组合中的 G700、G450、G350、 G250 和 G150 Media Gateway) |
PN 最大数目 | IP 上语音承载:64CSS 或 ATM 上语音承载: • 44 – CSS 网络中 或者, • 64 – ATM-PNC 网络中 |
易存活性选项 | IP 上语音承载:LSP 和 ESS直连、CSS 或 ATM 上语音承载:LSP 和 ESS |
LSP 选项 | LSP 配置中的 S8300 或 S8500-series Server(最大数目 250) |
每个 IPSI 支持的 PN (仅限直连、CSS 或 ATM 上语音承载) |
最多五个 注:高可靠性配置或超高可靠性配置要求每个 IPSI连接的 PN 有两个 IPSI。 |
调制解调器呼叫 | 支持 |
宽带连接 | 支持,但不支持在 PN 之间直接传输视频 |
S8710性能参数:
S8710 Server | |
架构 | Duplicated Server Rack Mountable |
支持的网关 | G650,G700,G450,G430,G350,G250,IG550 |
操作系统 | Linux |
处理器 | 3.06 GHz Intel Xeon 处理器,512 MB 内存,72 GB SCSI 硬盘驱动器,Removable compact flash card backup |
分机数 | 18.000 IP stations (up to 36,000 endpoints, up to 12,000 IP endpoints) |
中继数 | Up to 12,000 |
BHCC | Up to 600,000 |
网络 | 250 Gateways (G700, G450, G350, G430, G250 & IG550)” “64 Port Networks (G650)” |
热切换 | Yes-Server,UPS,RAID HDD |
备份 | Duplex, High & Critical, SW duplication |
自存活 | Yes |
冗余 | Yes |
ESS | Yes |
LSP | No |
电源需求 | 110VAC / 200-240VAC (40/63 Hz) |
S8720
S8720 Server 受 Communication Manager 3.1 版和更高版本支持。
S8720 Server 的尺寸(高 x 宽 x 深): 3.38 英寸 x 17.50 英寸 x 25.75 英寸 (8.6 厘米 x 44.5厘米 x 65.4 厘米)。S8720 Server 的外形尺寸为 2U。
S8720媒体服务器系统的主要特性包括:
l 高话务处理能力:较第一代S8700提升 100%, 为60万BHCC
l 可灵活扩展的系统容量:支持8000条中继,12000IP电话
l 可提供500多种丰富强大的语音功能
l 可靠的系统结构:提供多种系统冗余机制,核心设备采用双机热备
l 完善的系统管理工具:提供多样化的系统管理、维护、监控手段和开放的网管接口
l 基于标准的开发接口:采用工业标准的处理器和LINUX操作系统,提供多种开放的应用开发接口,包括TAPI、TSAPI、JTAPI、DAPI、ASAI、CSTA、LDAP、H.323、SIP、QSIG、ISDN、H.450及H.248等
S8720 Server 组件:
• AMD Opteron 2.4 GHz 处理器
• 1 GB 内存
• 72 GB SCSI 硬盘驱动器
• 主板上有 2 个 10/100/1000 以太网端口,可支持 IPSI 网络控制链路、服务接入和管理
• 三个 USB 端口,用于调制解调器连接、Compact Flash 驱动器连接和其他连接。
• 外接 (USB) Compact Flash
• 4 端口 (10/100 BaseT) 网络接口卡 (quad NIC)
• CD/DVD-ROM
• 支持软件备份。通过可选的 DAL2 内存备份卡可提供硬件备份。
• 两台配对使用的 S8720 Server 之间的距离限制为 10 千米
• 支持 100 – 250 VAC 的通用电源
• 活动/ 备用状态 LED 指示灯,为机架服务器识别提供方便
• 支持 Secure HTTP 服务器下载 IP 电话文件
• 使用 Communication Manager 和适用的媒体处理器 (T2302AP 或 TN2602AP) 传输下列消息:
- 使用传递模式进行的传真、电传打字机 (TTY) 和调制解调器呼叫
- 使用专有中继模式进行的传真、V.32 调制解调器和 TTY 呼叫
- T.38 互联网传真(包括与非 Avaya 系统连接的端点)
- 支持固件下载、BRI 安全话机和数据设备的 64kbps 纯信道传输
S8720 Server 可用性:
S8720 的软件备份功能使其无需使用 DAL1 或 DAL2 内存备份卡。如果使用软件备份,则 Eth0和 Eth2 接口的功能与使用硬件备份时的功能相反。内存备份消息通过服务器备份 TCP/IP 链路发送。
DAL1 或 DAL2 板作为选件提供,用于连接备份服务器。如果购买了 DAL1 或 DAL2 内存备份卡,则 DAL1 或DAL2 卡及连接此类卡的双光缆在 S8720 Server 上分别安装。
注:S8720 Server 的特大型配置需要 DAL2 卡。
注:只有装有 Communication Manager 5.0 版和更高版本的 S8720 Server 才支持DAL1 卡。如果您使用的是 S8710 Server,且想升级到 Communication Manager 5.0 版,则必须用 DAL2 卡取代 DAL1 卡。
S8720 Server 电源要求:
S8720 Server 的电源输入要求如下:
• 线电压范围:90 – 132 VAC/180 – 265 VAC
• 额定线电压:100 – 120 VAC/220 – 240 VAC
• 额定输入电流:6 A (110 V) - 3 A (220 V)
• 额定输入频率:50 – 60 Hz
• 额定输入功率:600 W
S8720 Server 可靠性:
S8700-series Server 支持采用直连、CCS 或 ATM 端口网络配置时的下列可靠性配置:
• 标准可靠性
标准可靠性配置包括备份 S8700-series Server。当活动服务器发生故障时,将会进行自动切换,由备用服 务器接管呼叫处理控制权。在切换过程中,大多数 IP 电话呼叫将继续。其他所有呼叫将被挂断。
• 高可靠性
高可靠性配置包括备份控制网络和备份服务器。每台服务器均连接至两部以太网交换机,这些以太网交换机 通常分别连接至 IPSI 连接的端口网络。在每个 IPSI 连接的 PN 中,两块单独的 TN2312BP IPSI 电路板分 别连接至一部以太网交换机。如果通过一部以太网交换机建立的控制连接失效,或与一个 IPSI 的连接失效,则其他以太网交换机和 IPSI 将完成与服务器的连接。
• 超高可靠性
超高可靠性配置包括备份服务器、备份控制网络和备份承载网络。除高可靠性配置下的控制备份外,端口网 络之间的光纤连接也得到备份。在直连配置下,TN570 扩展接口连接得到备份。在 CSS 配置下,每个CSS 节点具有两个交换节点机层,因此,交换节点接口得到备份。在 ATM 配置下, ATM 交换机得到备份。
S8720 Server 易存活性:
Communication Manager 配置可以使用 S8700-series Server 作为 Enterprise Survivable Server
(ESS)。ESS 选项允许将备份服务器安放于客户网络中的各种远程位置,从而向配置提供易存活性。如果主服务器(另一 S8700-series Server)出现故障,或与主服务器的网络连接失效时,ESS 将接管全部或部分配置的呼叫处理控制权。一部主服务器上可有许多(最多 63 个) ESS,用于提供备份服务。在配置中使用一个或多个ESS的目的通常是:确保在用户的 LAN/WAN 的不同网段中所配置的端口网络,即使在 LAN/WAN 连接中断时也可以接收服务一旦与主服务器的通讯故障得到修复,则可以将呼叫处理控制权从 ESS 返回给主服务器,其方法有两种:以手动方式逐一处理各个端口网络;或以自动方式一次性处理所有端口网络。
注:在将控制权从主服务器切换至 ESS 的过程中,所有呼叫均被挂断,与此同时,承载呼叫的媒体网关重置, 以连接至 ESS。
对于 S8700 系列主服务器, S8700-series Server 或 S8500-series Server 均可用作 ESS。如果
主服务器是 S8500-series Server,则配置中的所有 ESS 服务器也必须是 S8500-series Server。当 S8500-series Server 在 S8700-Series Server 之后用作 ESS 服务器时, S8500 系列 ESS 服务器与 S8700-Series Server 具有相同的容量。
ESS 可通过 ESS 连接的端口网络的 C-LAN 连接来支持 G150、G250、G350、G430、G450 或 G700 Media Gateway。
S8730/S8720/S8710 Server 提供了一个包含大量端点的大规模解决方案。
功能 | 说明 |
呼叫处理功能集 | Communication Manager |
可靠性选项 | IP 上语音承载:标准、备份控制、备份控制和备份承载直连、CSS 或 ATM 上语音承载:备份服务器、高可靠性和超高可靠性 |
PN 连接 | IP 上语音承载直连、中央交换节点 (CSS) 或 ATM 上语音承载 |
受支持的端口网络媒体网关 | IP 上语音承载:G600、G650 和 CMC1直连、CSS 或 ATM 上语音承载:G650、SCC1 和MCC1 |
支持的分支机构媒体网关的最大数目 | 250 (包括任意组合中的 G700、G450、G350、 G250 和 G150 Media Gateway) |
PN 最大数目 | IP 上语音承载:64CSS 或 ATM 上语音承载: • 44 – CSS 网络中 或者, • 64 – ATM-PNC 网络中 |
易存活性选项 | IP 上语音承载:LSP 和 ESS直连、CSS 或 ATM 上语音承载:LSP 和 ESS |
LSP 选项 | LSP 配置中的 S8300 或 S8500-series Server(最大数目 250) |
每个 IPSI 支持的 PN (仅限直连、CSS 或 ATM 上语音承载) |
最多五个 注:高可靠性配置或超高可靠性配置要求每个 IPSI连接的 PN 有两个 IPSI。 |
调制解调器呼叫 | 支持 |
宽带连接 | 支持,但不支持在 PN 之间直接传输视频 |
S8720性能参数:
S8720 Server | |
架构 | Duplicated Server Rack Mountable |
支持的网关 | G650,G700,G450,G430,G350,G250,IG550 |
操作系统 | Linux |
处理器 | AMD Opteron 2.4 GHz 处理器,1 GB 内存,72 GB SCSI 硬盘驱动器Removable compact flash card backup |
分机数 | 18.000 IP stations (up to 36,000 endpoints, up to 12,000 IP endpoints) |
中继数 | Up to 12,000 |
BHCC | Up to 600,000 |
网络 | 250 Gateways (G700, G450, G350, G430, G250 & IG550)” “64 Port Networks (G650)” |
热切换 | Yes-Server,UPS,RAID HDD |
备份 | Duplex, High & Critical, SW duplication |
自存活 | Yes |
冗余 | Yes |
ESS | Yes |
LSP | No |
电源需求 | 110VAC / 200-240VAC (40/63 Hz) |
S8730
S8700服务器产品线拥有三种不同机型,它们全部配备了双重处理器,以增强系统的可靠性。处理器之间最多可相距10公里(6.3英里),有助于确保业务的连续性。S8710媒体服务器基于英特尔处理器,但S8720服务器和S8730服务器则分别采用了AMD Opteron和AMD Opteron四核处理器。型号依此有:S8700(OEM IBM)、S8710(OEM HP)、S8720(OEM HP)、S8730(OEM HP) (以上型号皆为Avaya定制版服务器)
S8730 Server 受 Communication Manager 5.0 版和更高版本支持。
S8730 Server 的尺寸(高 x 宽 x 深): 3.38 英寸 x 17.54 英寸 x 26.01 英寸 (8.59 厘米 x44.54 厘米x 66.07 厘米)。S8730 Server 的外形尺寸为 2U。
S8730 Server 组件:
• AMD 双核 2.4GHz Opteron 处理器
• 4 GB 内存
• 72 GB SAS 硬盘驱动器
• 主板上有 2 个 100/1000 以太网端口,可支持 IPSI 网络控制链路、服务接入和管理
• 四个 USB 端口(前后各两个),用于调制解调器连接、Compact Flash 驱动器连接和其他连接。
• 外接 (USB) Compact Flash
• 两个双 NIC 端口
• CD/DVD-ROM
• 支持软件备份。通过可选的 DAL2 内存备份卡可提供硬件备份。
• 两台配对使用的 S8730 Server (用于硬件备份)之间的距离限制为 10 千米
• 支持 100 – 250 VAC 的通用电源
• 活动/ 备用状态 LED 指示灯,为机架服务器识别提供方便
• 可选冗余电源
• 配备 RAID 硬件控制器
• 可选 RAID1 硬盘
• 支持 Secure HTTP 服务器下载 IP 电话文件
• 使用 Communication Manager 和适用的媒体处理器(T2302AP 或 TN2602AP)传输下列消息:
- 使用传递模式进行的传真、电传打字机 (TTY) 和调制解调器呼叫
- 使用专有中继模式进行的传真、V.32 调制解调器和 TTY 呼叫
- T.38 互联网传真(包括与非 Avaya 系统连接的端点)
- 支持固件下载、BRI 安全话机和数据设备的 64kbps 纯信道传输
S8730 Server 可用性:
• 具有磁盘镜像功能的 RAID 1 级配置。
可添加一个硬盘驱动器,以便利用 RAID 1 级功能,其提供磁盘镜像。在此配置中,用户数据被镜像到两个 或更多磁盘上,从而提高系统的可用性。在单一服务器系统中,各个磁盘相互独立,且均包含一套完整的数 据。激活 RAID 功能时无需任何设置。一旦安装了附加的硬盘驱动器, Communication Manager 即会识别该 硬盘驱动器并自动激活 RAID。
• 双电源配置。
可向 S8730 Server 添加额外的电源以提高可用性。
S8730 Server 电源要求:
S8730 Server 的电源输入要求如下:
• 额定输入电压:100 – 132 VAC/200 – 240 VAC
• 额定输入电流:10 A (100 V) - 4.9 A (200 V)
• 额定输入频率:50 – 60 Hz
• 额定输入功率:980 W (100V AC 时); 960 W (200V AC 时)
S8730 Server 的可靠性:
S8700-series Server 支持采用直连、CCS 或 ATM 端口网络配置时的下列可靠性配置:
• 标准可靠性
标准可靠性配置包括备份 S8700-series Server。当活动服务器发生故障时,将会进行自动切换,由备用服 务器接管呼叫处理控制权。在切换过程中,大多数 IP 电话呼叫将继续。其他所有呼叫将被挂断。
• 高可靠性
高可靠性配置包括备份控制网络和备份服务器。每台服务器均连接至两部以太网交换机,这些以太网交换机 通常分别连接至 IPSI 连接的端口网络。在每个 IPSI 连接的 PN 中,两块单独的 TN2312BP IPSI 电路板分 别连接至一部以太网交换机。如果通过一部以太网交换机建立的控制连接失效,或与一个 IPSI 的连接失效 ,则其他以太网交换机和 IPSI 将完成与服务器的连接。
• 超高可靠性
超高可靠性配置包括备份服务器、备份控制网络和备份承载网络。除高可靠性配置下的控制备份外,端口网 络之间的光纤连接也得到备份。在直连配置下,TN570 扩展接口连接得到备份。在 CSS 配置下,每个CSS 节点具有两个交换节点机层,因此,交换节点接口得到备份。在 ATM 配置下, ATM 交换机得到备份。
S8730 Server 易存活性:
Communication Manager 配置可以使用 S8700-series Server 作为 Enterprise Survivable Server
(ESS)。ESS 选项允许将备份服务器安放于客户网络中的各种远程位置,从而向配置提供易存活性。如果主服务器(另一 S8700-series Server)出现故障,或与主服务器的网络连接失效时,ESS 将接管全部或部分配置的呼叫处理控制权。一部主服务器上可有许多(最多 63 个) ESS,用于提供备份服务。在配置中使用一个或多个ESS的目的通常是:确保在用户的 LAN/WAN 的不同网段中所配置的端口网络,即使在 LAN/WAN 连接中断时也可以接收服务一旦与主服务器的通讯故障得到修复,则可以将呼叫处理控制权从 ESS 返回给主服务器,其方法有两种:以手动方式逐一处理各个端口网络;或以自动方式一次性处理所有端口网络。
注:在将控制权从主服务器切换至 ESS 的过程中,所有呼叫均被挂断,与此同时,承载呼叫的媒体网关重置, 以连接至 ESS。
对于 S8700 系列主服务器, S8700-series Server 或 S8500-series Server 均可用作 ESS。如果
主服务器是 S8500-series Server,则配置中的所有 ESS 服务器也必须是 S8500-series Server。当 S8500-series Server 在 S8700-Series Server 之后用作 ESS 服务器时, S8500 系列 ESS 服务器与 S8700-Series Server 具有相同的容量。
ESS 可通过 ESS 连接的端口网络的 C-LAN 连接来支持 G150、G250、G350、G430、G450 或 G700 Media Gateway。
S8730/S8720/S8710 Server 提供了一个包含大量端点的大规模解决方案。
功能 | 说明 |
呼叫处理功能集 | Communication Manager |
可靠性选项 | IP 上语音承载:标准、备份控制、备份控制和备份承载直连、CSS 或 ATM 上语音承载:备份服务器、高可靠性和超高可靠性 |
PN 连接 | IP 上语音承载直连、中央交换节点 (CSS) 或 ATM 上语音承载 |
受支持的端口网络媒体网关 | IP 上语音承载:G600、G650 和 CMC1直连、CSS 或 ATM 上语音承载:G650、SCC1 和MCC1 |
支持的分支机构媒体网关的最大数目 | 250 (包括任意组合中的 G700、G450、G350、 G250 和 G150 Media Gateway) |
PN 最大数目 | IP 上语音承载:64CSS 或 ATM 上语音承载: • 44 – CSS 网络中 或者, • 64 – ATM-PNC 网络中 |
易存活性选项 | IP 上语音承载:LSP 和 ESS直连、CSS 或 ATM 上语音承载:LSP 和 ESS |
LSP 选项 | LSP 配置中的 S8300 或 S8500-series Server(最大数目 250) |
每个 IPSI 支持的 PN (仅限直连、CSS 或 ATM 上语音承载) |
最多五个 注:高可靠性配置或超高可靠性配置要求每个 IPSI连接的 PN 有两个 IPSI。 |
调制解调器呼叫 | 支持 |
宽带连接 | 支持,但不支持在 PN 之间直接传输视频 |
S8730性能参数:
S8730 Server | |
架构 | Duplicated Server Rack Mountable |
支持的网关 | G650,G700,G450,G430,G350,G250,IG550 |
操作系统 | Linux |
处理器 | AMD Opteron Dual Core 2.4 GHz; 1 – 72 GB (SAS) HDD, Optional additional RAID 1 HDD; 4 – GB RAM; Removable compact flash card backup |
分机数 | 18.000 IP stations (up to 36,000 endpoints, up to 12,000 IP endpoints) |
中继数 | Up to 12,000 |
BHCC | Up to 600,000 |
网络 | 250 Gateways (G700, G450, G350, G430, G250 & IG550)” “64 Port Networks (G650)” |
热切换 | Yes-Server,UPS,RAID HDD |
备份 | Duplex, High & Critical, SW duplication |
自存活 | Yes |
冗余 | Yes |
ESS | Yes |
LSP | No |
电源需求 | 110VAC / 200-240VAC (40/63 Hz) |
